光電保護裝置又稱光電保護器、安全光柵、安全光幕等，主要用于機械加工設備、危險工作區域，防止機械設備對操作者的傷害和誤入危險區域造成的人身傷害，保護人身安全。對于滑塊能在行程的任意位置制動停止的壓力機，可實現全程保護；或與凸輪開關配合，實現 30°～ 180°之間行程的保護。

光電保護裝置通常是由發光器，受光器，安裝支架，控制單元等組成。通常是發光器發出若干束不可見紅外光束，受光器則要接收這些紅外光束，當紅外光束被遮擋時，就會出發相應的事件。所以光電保護裝置在工業生產中用途非常廣泛。

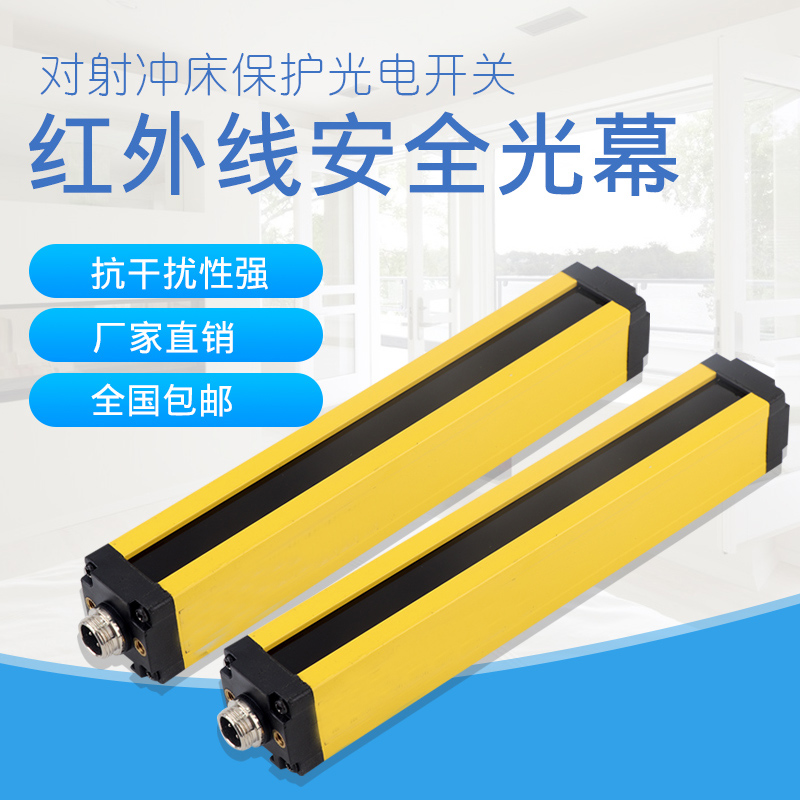

紅外線光電保護器又稱作光電保護裝置、安全光幕、安全光柵，是通過一組紅外線光束，形成保護光柵，當光柵出現被遮擋時，光電保護裝置發出信號，控制具有潛在危險的機械設備停止工作，以降低作業人員在工作環境中受到傷害的可能性，有效保護作業人員的人身安全。主要用于鍛壓行業、汽車制造業、電子電器制造業，與機械設備配套保護操作者的人身安全。其有別于一般傳感器的特征為：具備安全等級要求，可用于鍛壓行業操作者的人身安全檢測領域。

紅外線光電保護器

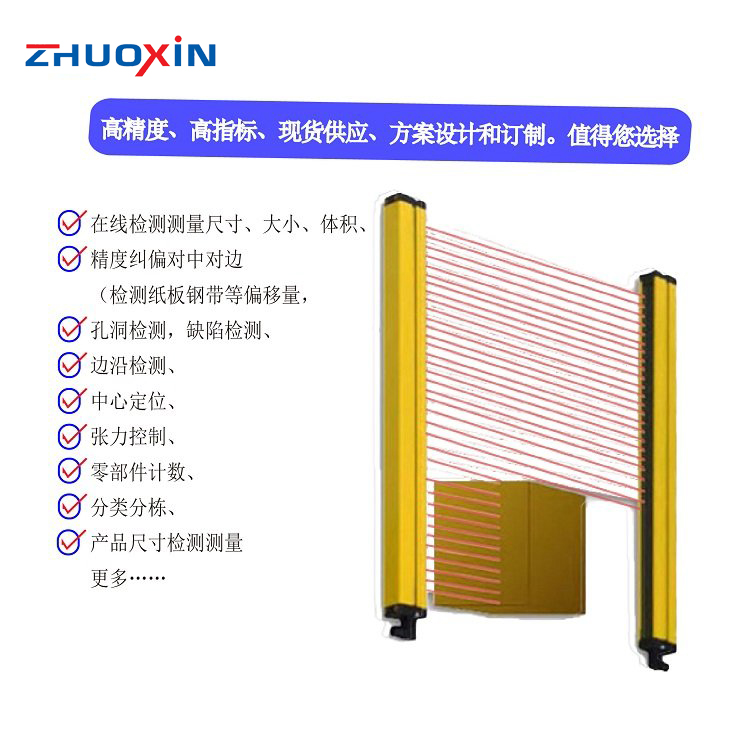

發光器發出若干束不可見紅外光束，受光器接收來自發光器的紅外光束，形成了一個矩形檢測光幕。整套光幕以逐光束掃描的方式進行探測。任何大于一定尺寸的不透明物體（如操作者人體某一部分，不透明工件等）侵入光幕區域，就會造成遮光。光電保護裝置檢測到遮光，會在響應時間20ms內進入“異?！睜顟B-中斷輸出（如繼電器由閉合進入斷開狀態,晶體管進入截止狀態等）。

光電保護裝置也叫安全光柵，也有稱為安全光幕或者光電保護器。

    光電保護裝置的工作原理是：通過發光器發射光信號，接收器直接接收光信號，形成保護光幕，受光器監控光幕的通斷狀態，并把光幕的通斷信號通過內部電路處理，直接輸出低電平（通光時）或高電平（擋光時），通過傳輸線連到PCL或者報警器報警電路，從而實現設備停止或者發出安全報警。在這個領域，推薦意普。知名度和性價比都可以。

    光電保護裝置可應用于鍛壓行業、機械設備配套保護操作、用在一些危險設備上，如沖壓機械、自動化裝配線、機械傳送搬運設備、剪切設備等，也有用在汽車制造、電子電器制造業等方面。

光電保護裝置的作用：

光電保護裝置是一種安裝在危險設備的安全保護裝置，一般安裝在沖床、壓機、折彎機、剪板機、非標自動化設備等，還有一些危險區域及需要報警裝置的設備。

光電保護裝置的組成：

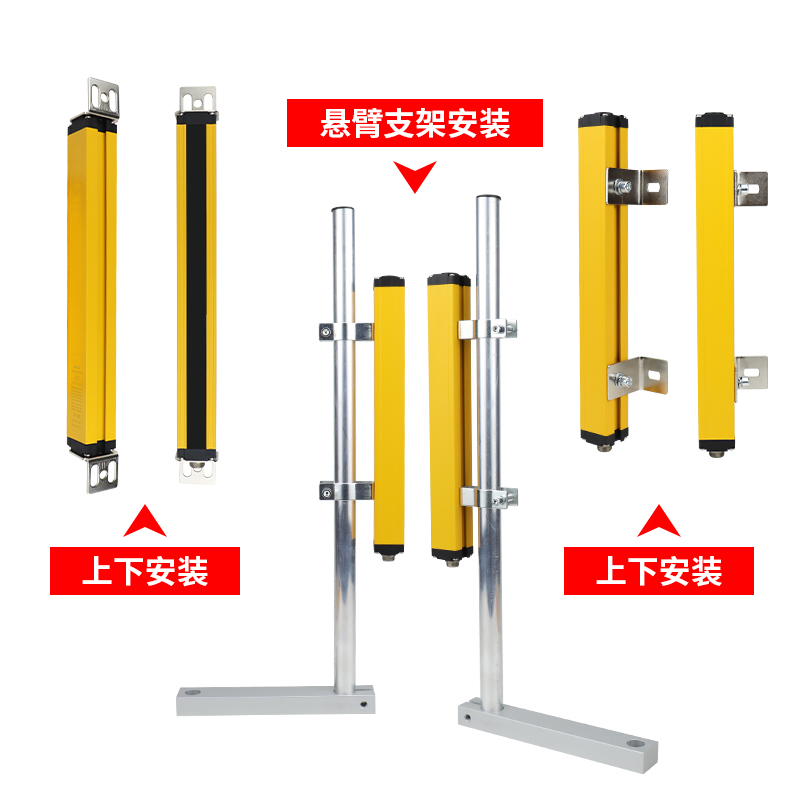

安全光柵（光電保護裝置）的組成，是由發光器、接收器、安裝支架、數據線組成，如果有些特殊的還可以加裝控制器，如上圖所示。總之，光電保護裝置你可以把它理解成為一個開關，我們把這個開關和我們設備所需要控制的開關信號串聯起來，當光幕開啟時，形成不可見的紅外線1類光，這個當有不透明的障礙物擋信光時，光幕發出一個信號，此信號就是我們所需要的，如NPN、PNP、繼電器信號等，可以任選其一。

性能與特點：

檢測距離：（發光器與受光器對射距離）0.3-15米可訂做

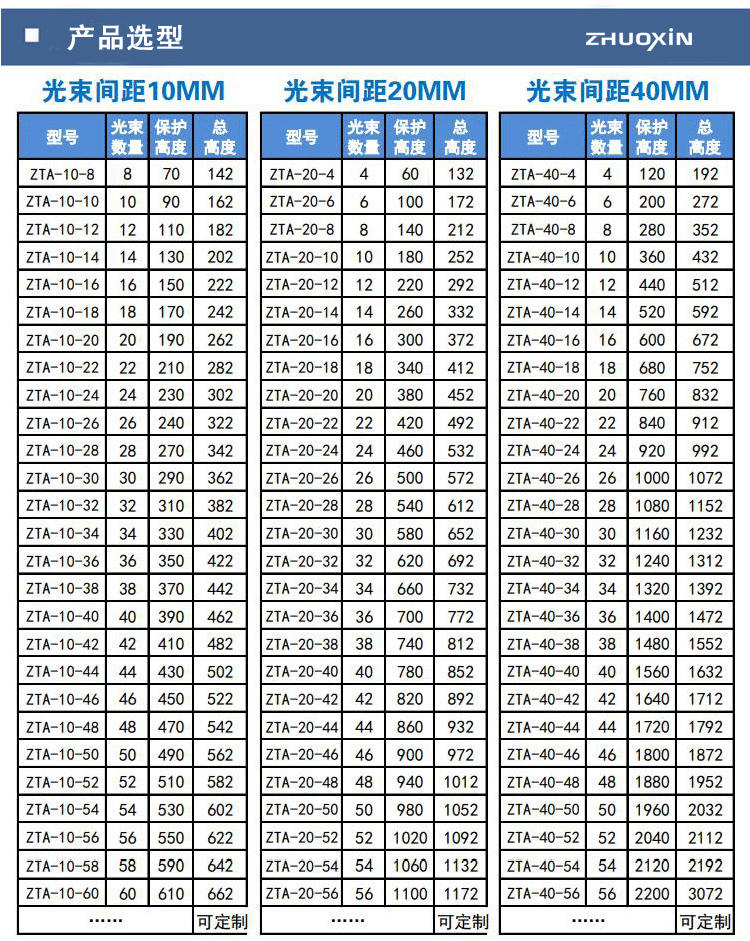

光幕高度：（檢測高度）70mm到3500mm；（其它高度可訂制）

小被測物尺寸：1.25、2.5mm、5mm、10mm、20mm、40mm、80mm；

紅外線測量安全光幕技術參數：

工作電源：24VDC ；

功耗 lt;15w；

適用溫度：-10oC ～50oC；

環境濕度：RH≤85%（20oC）；

響應時間 lt;20ms；

絕緣電阻 gt;100MΩ；

介電強度：AC1500V/60s；

抗光干擾：10000Lux(入射角≥5o

由于我們是測量光幕生產商，所系產品皆采用進口元器件；檢測測量更有效，使用性更強；產品獲得CE認證，符合國家GB4584-2007標準。對該測量光幕實行維護，歡迎客戶可來電咨詢。

這些安全光幕/光柵安全等級為類型 4，覆蓋手指保護、手部保護和身體保護以及門禁控制的最高安全等級。設備緊湊纖巧，能在空間狹窄的條件下安裝。也有主站/從站版以及具有內置控制功能 (EDM) 的版本可供選用。

最高安全等級

用于手部保護的分辨率

保護區域直至結構末端

通過連接線進行參數化

簡單快捷的調試

自動啟動/重啟

用于模塊化安全系統 / 安全繼電器

未屏蔽連接線最大 100 m

防護等級高

DI-SORIC光電傳感器的結構元件中還有發射板和光導纖維。角反射板是結構牢固的發射裝置，它由很小的三角錐體反射材料組成，能夠使光束準確地從反射板中返回。它可以在與光軸0到25的范圍改變發射角，使光束幾乎是從一根發射線，經過反射后，仍從這根反射線返回。

DI-SORIC光電傳感器的結構元件中還有發射板和光導纖維。角反射板是結構牢固的發射裝置，它由很小的三角錐體反射材料組成，能夠使光束準確地從反射板中返回。它可以在與光軸0到25的范圍改變發射角，使光束幾乎是從一根發射線，經過反射后，仍從這根反射線返回。

五個和七個安裝孔可用于所有安裝方式。本傳感器沒有復雜的機械部件，所以固定發射頭和接收頭不用浪費時間。另外，電氣接線只需要一根電纜。這樣不需要在內部分別連接發射頭，接收頭和放大器。

常用的紅外線光電開關，是利用物體對近紅外線光束的反射原理，由同步回路感應反射回來的光的強弱而檢測物體的存在與否來實現功能的，光電傳感器首先發出紅外線光束到達或透過物體或鏡面對紅外線光束進行反射，光電傳感器接收反射回來的光束，根據光束的強弱判斷物體的存在。
